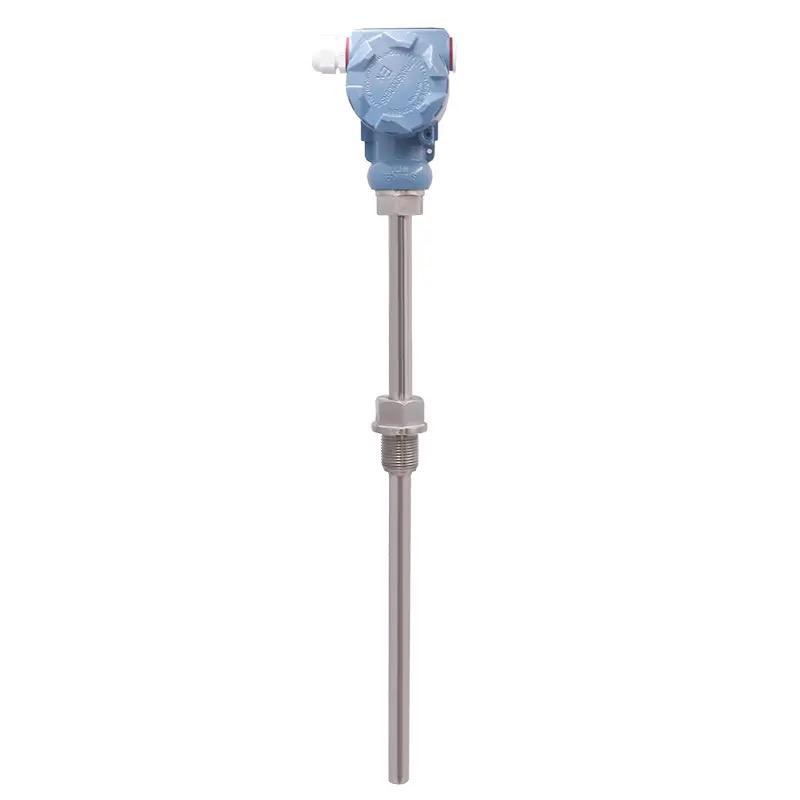

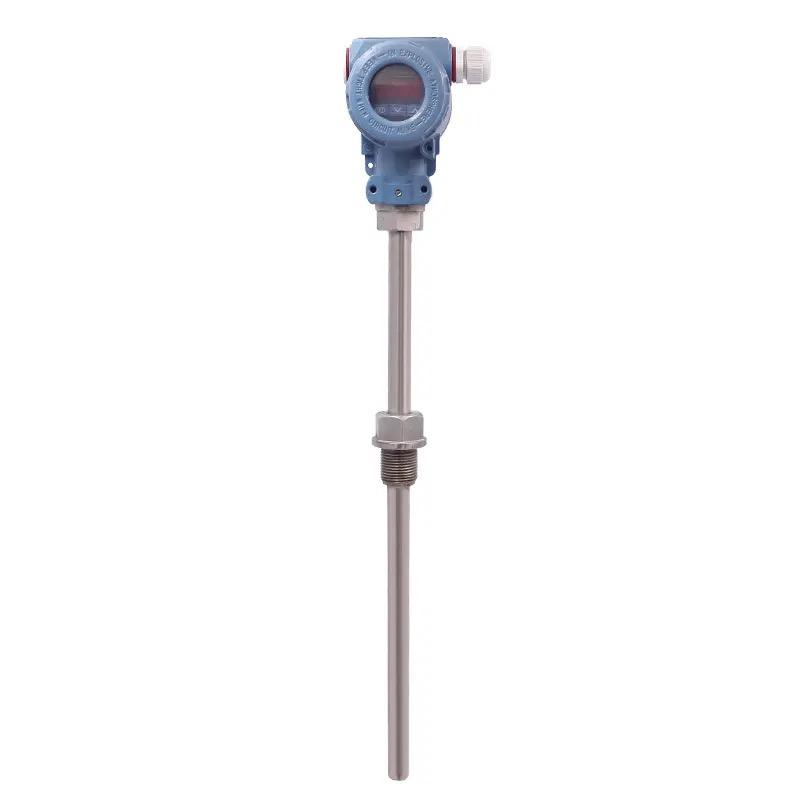

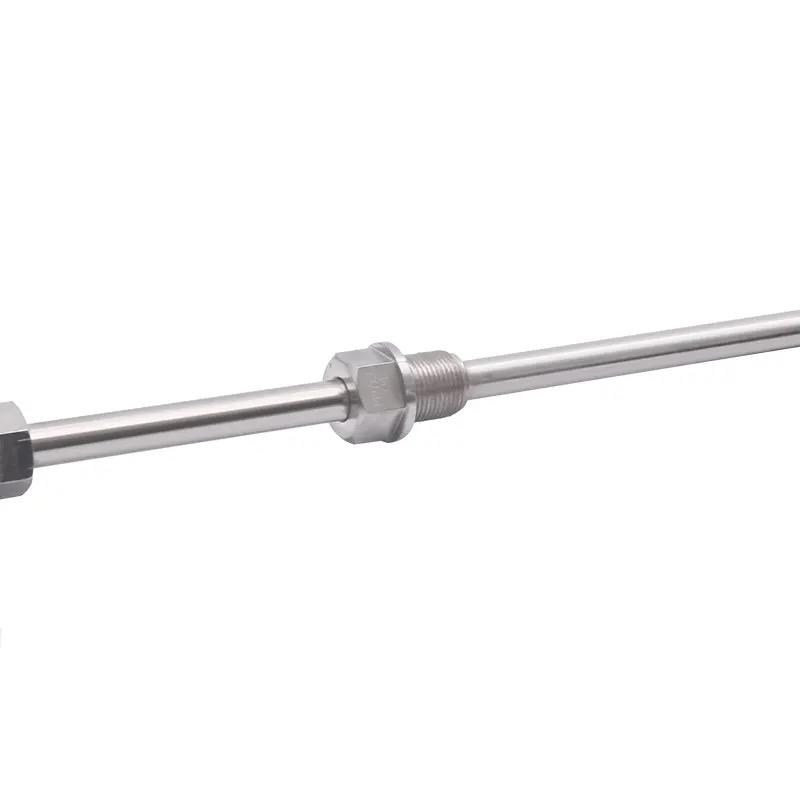

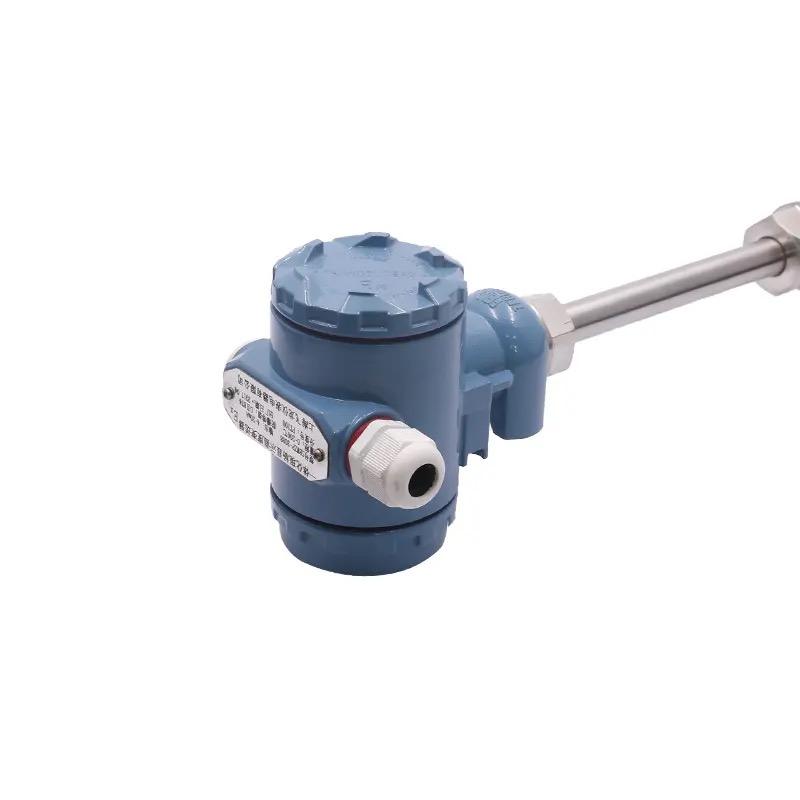

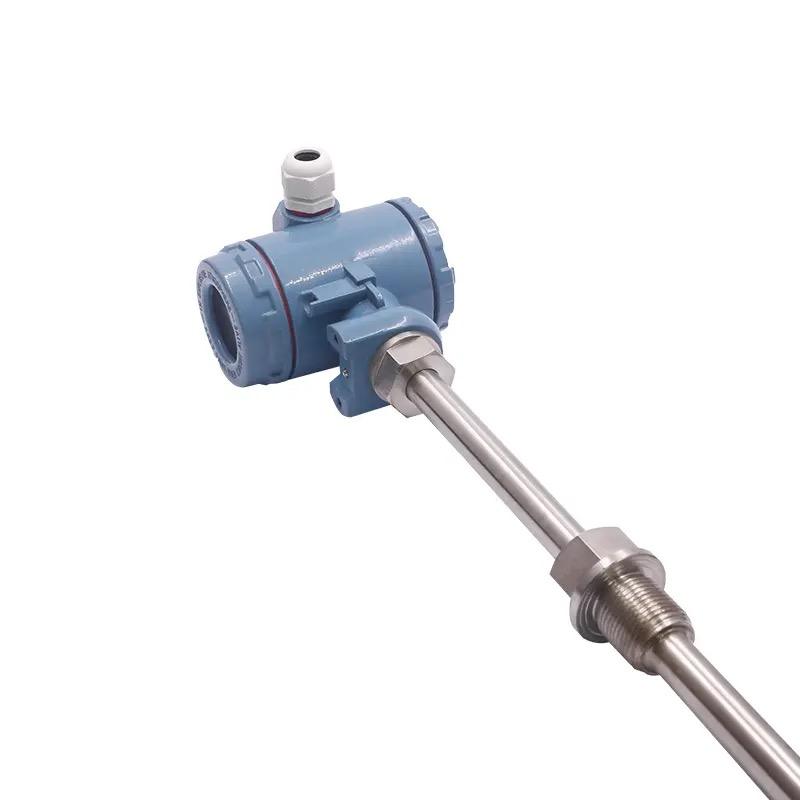

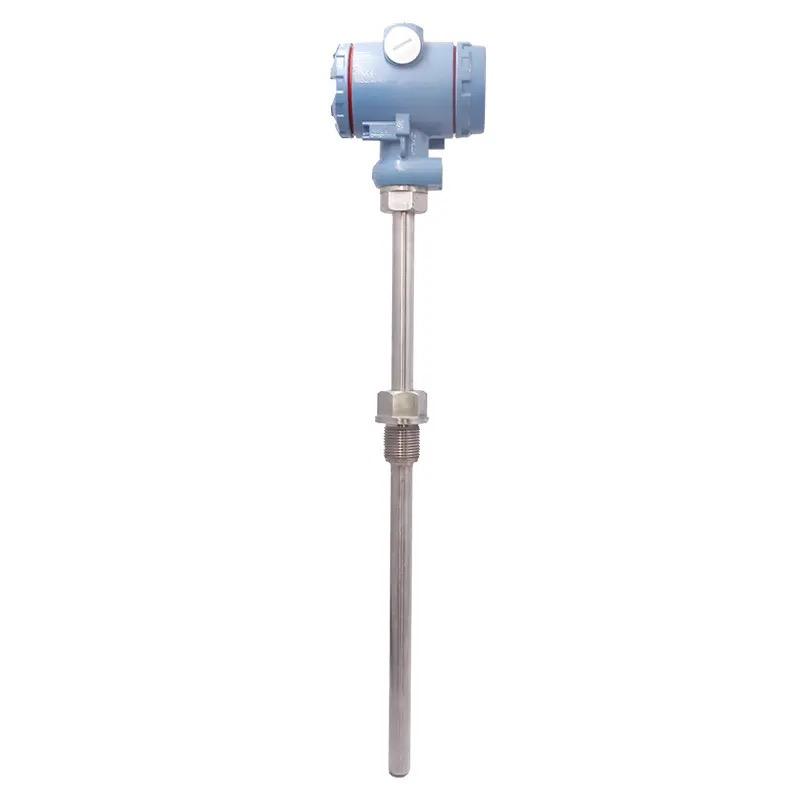

เครื่องส่งสัญญาณอุณหภูมิแบบแยกส่วนเต็มรูปแบบ

เครื่องส่งสัญญาณอุณหภูมิแบบรวมทั่วไปใช้สำหรับอินพุตสัญญาณความต้านทานความร้อน (RTD), เทอร์โมคัปเปิล (TC), ความต้านทานและแรงดันไฟฟ้า ซึ่งสามารถติดตั้งในเซ็นเซอร์ผ่านการกำหนดค่า PC (มีโปรโตคอล PEOFIBUS-PA และ HART) สถานที่ที่เกี่ยวข้อง: · เครื่องส่งสัญญาณอุณหภูมิแบบรวม PCP สามารถใช้แปลงสัญญาณอินพุตทุกประเภทให้เป็นสัญญาณเอาต์พุต 4-20mA ·อินพุต ความต้านทานความร้อน (RTD) เทอร์โมคัปเปิล(TC) ความต้านทาน(Ω) แรงดันไฟฟ้า (มิลลิโวลต์) . ผ่านพีซี เครื่องมือกำหนดค่าสามารถใช้งานออนไลน์ได้ ลักษณะ: .PCP ทั่วไปสามารถใช้กับสัญญาณอินพุตทุกชนิด . การแยกไฟฟ้า . ระบบสองสายและเอาต์พุตอะนาล็อก 4-20mA . มีความแม่นยำสูง . สามารถตั้งค่าความเสียหายของเซ็นเซอร์หรือสัญญาณไฟฟ้าลัดวงจรล่วงหน้าได้ตามมาตรฐาน NAMUR NE 43 ·EMC จะเป็นไปตาม NAMUR NE 21, CE . การรับรองป้องกันการระเบิด .เอาท์พุทอนาล็อก . ผู้ใช้สามารถปรับแต่งช่วงการวัดได้

ขอใบเสนอราคา

โครงสร้างการทำงานและระบบ

ระบบการวัด

เครื่องส่งสัญญาณอุณหภูมิอัจฉริยะคือระบบสองสายที่มีเอาต์พุตแบบอะนาล็อก สัญญาณความต้านทานความร้อน (RTD) อินพุต 2,3 และ 4 สาย สัญญาณเทอร์โมคัปเปิล และสัญญาณแรงดันไฟฟ้า ซึ่งสามารถกำหนดค่าได้ผ่านเครื่องมือกำหนดค่า

ความต้านทานความร้อน (RTD)

ประเภท	ช่วงการวัด	นาที ช่วงการวัด
พอต100 ปต500 พอต1000 ตามมาตรฐาน IEC 751	-200-850°F -328-1562°F -200-250°F -328-482°F -200-250°F -328-482°F	10 กม.(18°ฟาเรนไฮต์) 10 กม.(18°ฟาเรนไฮต์) 10 กม.(18°ฟาเรนไฮต์)
นิ100 Ni500 นิ1000 ตามมาตรฐาน DIN 43760	-60-180°F -76-356°F -60-150°C -76-302°F -60-150°C -76-302°F	10 กม.(18°ฟาเรนไฮต์) 10 กม.(18°ฟาเรนไฮต์) 10 กม.(18°ฟาเรนไฮต์)
ประเภทสายไฟ	การชดเชยความต้านทานของสายเคเบิลการวัดระบบสองสายที่เชื่อมต่อ 2,3- หรือ 4 เส้น (0-20Ω)
ความต้านทานของสายเซนเซอร์	แต่ละสาย
เซ็นเซอร์ปัจจุบัน	≤0.6mA

สัญญาณความต้านทาน(Ω)

ประเภท	ช่วงการวัด	นาที ช่วงการวัด
ความต้านทาน(Ω)	10..2000(โอห์ม)	100(โอห์ม)

เทอร์โมคัปเปิล (TC)

ประเภท	ช่วงการวัด	นาที ช่วงการวัด
บี (PtRh30-PtRh6) ซี (W5Re-W26Re) ^[3] ง (W3Re-W25Re) ^[3] E (NiCr-CuNi) เจ(เฟ-คูนี) K (NICr-Ni) L (เฟ-คูนี) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pเสื้อ) S(PtRh10-พอยต์) T(Cu-CuNi) คุณ(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] ตามมาตรฐาน IEC 584 ส่วนที่ 1	0- 1820°C 32-3308°F 0- 2320°C 32-4208°F 0- 2495°C 32-4523°F -200- 915°C -328-1679°F -200- 1200°C -328-2192°F -200- 1372°C -328-2501°F -200- 900°C -328-1652°F -270- 1300°C -454-2372°F 0- 1768°F 32-3214°F 0- 1768°C 32-3214°F -200- 400°C -328-752°F -200- 600°C -328-1112°F 0- 2000°C 32-3632°F	500,000 (900°F) 500,000 (900°F) 500,000 (900°F) 50,000 (900°F) 50,000 (900°F) 50,000 (900°F) 50,000 (900°F) 50,000 (900°F) 500,000 (900°F) 500,000 (900°F) 50,000 (900°F) 50,000 (900°F) 500,000 (900 องศาฟาเรนไฮต์)
แยกเย็น	ภายใน (Pt100) หรือด้านนอก (0...80℃),32..176°F
ความแม่นยำของจุดต่อความเย็น	±1k
เซ็นเซอร์ปัจจุบัน	30nเอ

สัญญาณแรงดันไฟฟ้า (mV)

ประเภท	ช่วงการวัด	ช่วงการวัดสูงสุด
มิลลิโวลต์(mV)	-10...100มิลลิโวลต์	5mV

อินพุตเอาต์พุต (อนาล็อก)

สัญญาณเอาท์พุต	4...20 มิลลิแอมป์.20..4 มิลลิแอมป์
ลักษณะการส่งสัญญาณ	อุณหภูมิ ความต้านทาน และความเป็นเชิงเส้นของแรงดันไฟฟ้า
โหลดสูงสุด	(V-8V )/0.025A

(1) โดยไม่มีการอ้างอิง

(2) ตามมาตรฐาน DIN 43710

(3) ตามมาตรฐาน ASTM E988

ฟิลเตอร์ดิจิตอล Grae 1	0...8วิ
กระแสเข้า	≤3.5mA
ข้อจำกัดในปัจจุบัน	≤25mA
สวิตช์หน่วงเวลา	4 วินาที (ระหว่างเปิดเครื่อง la-3.8mA)
เวลาตอบสนอง	1 วินาที

สัญญาณความผิดปกติ (การตรวจสอบข้อผิดพลาด)

ต่ำกว่าขีดจำกัดล่างของการวัด	ลดกระแสลงเหลือ 3.8mA
เหนือการวัดบน Iirmit	เอาท์พุตสูงถึง 20.5mA
ความเสียหายของเซ็นเซอร์ เซ็นเซอร์ลัดวงจร	สามารถตั้งค่าเป็น≤3.6mA หรือ ≥21.0 mA

การเชื่อมต่อไฟฟ้า

พาวเวอร์ซัพพลาย	คุณ _ข =8...35V กระแสตรง การป้องกันขั้ว
การแยกไฟฟ้า (อินพุต/เอาต์พุต)	คุณ=3.75kV AC
ช่วงความผันผวนที่อนุญาต	คุณ≤5V (when Ub≥13V, f _{สูงสุด} =1KH ₂ t)

ความแม่นยำ

เงื่อนไขอ้างอิง

อุณหภูมิสูงสุด 23°C (73.4°F) ±5K

ความต้านทานความร้อน (RTD)

ประเภท	ความแม่นยำในการวัด
พอต100,Ni100 ปต500,Ni500 พอต1000,Ni1000	0.2K หรือ 0.08% 0.5K หรือ 0.20% 0.3K หรือ 0.12%

สัญญาณความต้านทาน(Ω)

ประเภท	ความแม่นยำในการวัด	ช่วงการวัด
ความต้านทาน	±0.1Ω หรือ 0.08%	10...40Ω
ความต้านทาน	±1.5Ω หรือ 0.12%	10...2000Ω

เทอร์โมคัปเปิล (TC)

ประเภท	ความแม่นยำในการวัด
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	ประเภท 0.5 k หรือ 0.08% ประเภท 1.0 k หรือ 0.08% ประเภท 2.0 k หรือ 0.08%
ถูกกล่าวหาโดยจุดสิ้นสุดความสัมพันธ์ภายใน	พอต100 DIN IEC751 C1.B

สัญญาณแรงดันไฟฟ้า (mV)

ประเภท	ความแม่นยำในการวัด	ช่วงการวัด
มิลลิโวลต์(mv)	±20μV หรือ 0.08%	-10...10มิลลิโวลต์

ได้รับผลกระทบจากแหล่งจ่ายไฟ	≤±0.01%/V โดยมีส่วนเบี่ยงเบน 24 ^[3]	ช่วงการวัด
ได้รับผลกระทบจากภาระ	≤±0.02%/100Ω ^[3]	-10...10มิลลิโวลต์

(1) ไม่สามารถใช้ได้กับเทอร์โมคัปเปิ้ล

(2) % สัมพันธ์กับช่วงการวัดที่ปรับได้ (ค่าสูงสุด)

(3) ala ทั้งหมดเกี่ยวข้องกับค่าสุดท้ายของการวัด (FSD)

การเปลี่ยนแปลงอุณหภูมิ

RTD
Td=±(15ppmk*ช่วงการวัดสูงสุด)±50 ppmK*ช่วงการวัดที่ตั้งไว้ล่วงหน้า)*∆θความต้านทานความร้อน Pt100
Td=±(15ppmk*(ค่าสุดท้ายของการวัด 200) 50ppm/K*ช่วงการวัดที่ตั้งไว้ล่วงหน้า)*∆θ เทอร์โมคัปเปิล(TC)
Td=±(50 ppmK*ช่วงการวัดสูงสุด 50ppm/K*ช่วงการวัดที่ตั้งไว้ล่วงหน้า)*∆θ
∆θ=ค่าอุณหภูมิสภาพแวดล้อมเบี่ยงเบนไปจากอุณหภูมิอ้างอิง

ความมั่นคงในระยะยาว

≤0.1K/ปี[1] หรือ ≤0.05%/ปี[1][2]

สภาพการติดตั้ง

มุมการติดตั้ง	ไม่มีข้อจำกัด
พื้นที่ติดตั้ง	กล่องเชื่อมต่อกันน้ำหรือกล่องเชื่อมต่อป้องกันการระเบิด

เงื่อนไขการสมัคร สภาพแวดล้อม

อุณหภูมิสิ่งแวดล้อม	-40... 85℃(-40..185°F) ใช้ได้กับพื้นที่ที่เกิดการระเบิด
อุณหภูมิในการจัดเก็บ	-0.. 100°C(-40...-212°F)
ชั้นภูมิอากาศ	สอดคล้องกับ EN G0654-1,ClaasC
การควบแน่น	การอนุญาต
คลาสโปรแทคลอน	การติดตั้ง IP 00/IP 66
ป้องกันการสั่นสะเทือน	ตามมาตรฐาน IEC 60068-2-6
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า	การแผ่รังสี Anti-EMI และ anti-EMl ตามมาตรฐาน EN 61326-1 และ NAMUR NE 21

โครงสร้างทางกล

เวลเกิล	=40ก
วัสดุ	ปลอก: PC, พลาสติกหรือโพลีเอสเตอร์
เทอร์มินัล	สายเคเบิลสูงสุด,1.75 มม.2(0.0027 นิ้ว2)

จอแสดงผลและระบบปฏิบัติการ การทำงานระยะไกล

เครื่องมือกำหนดค่า	เครื่องมือกำหนดค่าพิเศษ
ซอฟต์แวร์กำหนดค่า	ซอฟต์แวร์ปฏิบัติการพีซี (Reaowin 2o00 ]
ประสานกัน	อินเตอร์เฟซ PC เชื่อมต่อด้วยสาย TTL-l-RS 232 พร้อมปลั๊ก
พารามิเตอร์การกำหนดค่า	ประเภทเซนเซอร์ ประเภทการเชื่อมต่อ และยูนิตทางวิศวกรรม (C/F ช่วงการวัด การชดเชยจุดเชื่อมต่อเย็นภายใน/ภายนอก การชดเชยความต้านทานสายเคเบิลในการวัดระบบสองสาย สภาพข้อผิดพลาด สัญญาณเอาท์พุต (4...20/20...4 mA) ฟิลเตอร์ดิจิตอล (ชื้น) ทางออก เครื่องหมายจุดวัด (8 ตัวอักษร) และอะนาล็อกเอาท์พุต
